Paddle Wheel Debimetre

DEBİ ÖLÇÜMÜ

Paddle Wheel Debimetre Nedir?

Paddle wheel debimetre, boru içindeki sıvı akışını döner çark yardımıyla ölçen hat tipi akış ölçerdir. Çarkın dönüş hızı sıvının debisi ile orantılıdır.

Lorric AS510; kompakt ekranı, totalizör fonksiyonu, 4-20 mA, RS-485 Modbus ve pulse çıkış seçenekleriyle su ve genel sıvı akış uygulamalarında kullanılabilir.

Çalışma Prensibi & AxelSense Teknolojisi

DEBİ ÖLÇÜM TEKNOLOJİSİ

Çalışma Prensibi ve AxelSense Teknolojisi

01 · ÇALIŞMA PRENSİBİ

Çarklı Debi Ölçümü

Paddle-wheel debimetreler, akışkanın oluşturduğu kuvvetle çark kanatlarının dönmesi prensibiyle çalışır. Çarkın dönüş hızı debi ile orantılıdır.

Su, yağ ve kimyasallar gibi düşük viskoziteli sıvıların ölçümünde kullanılabilir. Yapısı hızlı cevap, kolay kurulum ve basit bakım avantajları sağlar.

02 · AXELSENSE

Çift Yönlü Debi Ölçümü

AxelSense patentli debi ölçüm teknolojisi yalnızca çarkın dönüşünü değil, dönüş yönünü de algılayarak çift yönlü debi ölçümünü mümkün kılar.

Pozitif

Negatif

Net Debi

Lorric AS510 AxelSense çift yönlü debi ölçümü

AS510 Modelleri

LORRIC AS510 SERİSİ

AS510 Paddle Wheel Debimetre Modelleri

Tüm modellerde ortak çıkışlar

4-20 mA RS-485 Modbus Pulse

KOD

GÖRSEL

BAĞLANTI

DEBİ ARALIĞI

GÖVDE SEÇENEKLERİ

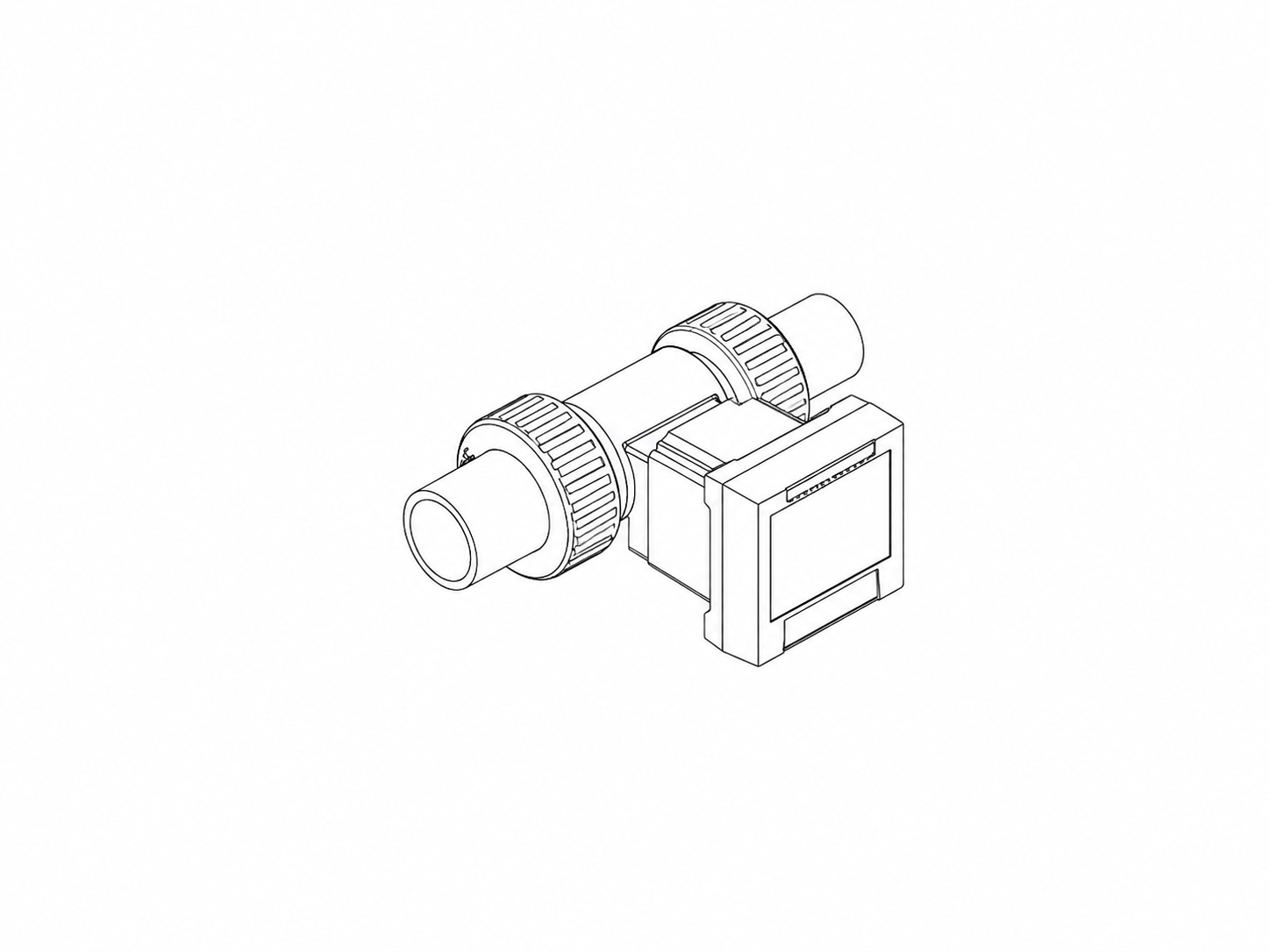

KOD

FP-AS510-FP-P015

BAĞLANTI

DN15

1/2"

DEBİ ARALIĞI

1,8–120,6

litre/dk.

GÖVDE SEÇENEKLERİ

UPVC (stok modeli) · PPH · PVDF · SS316

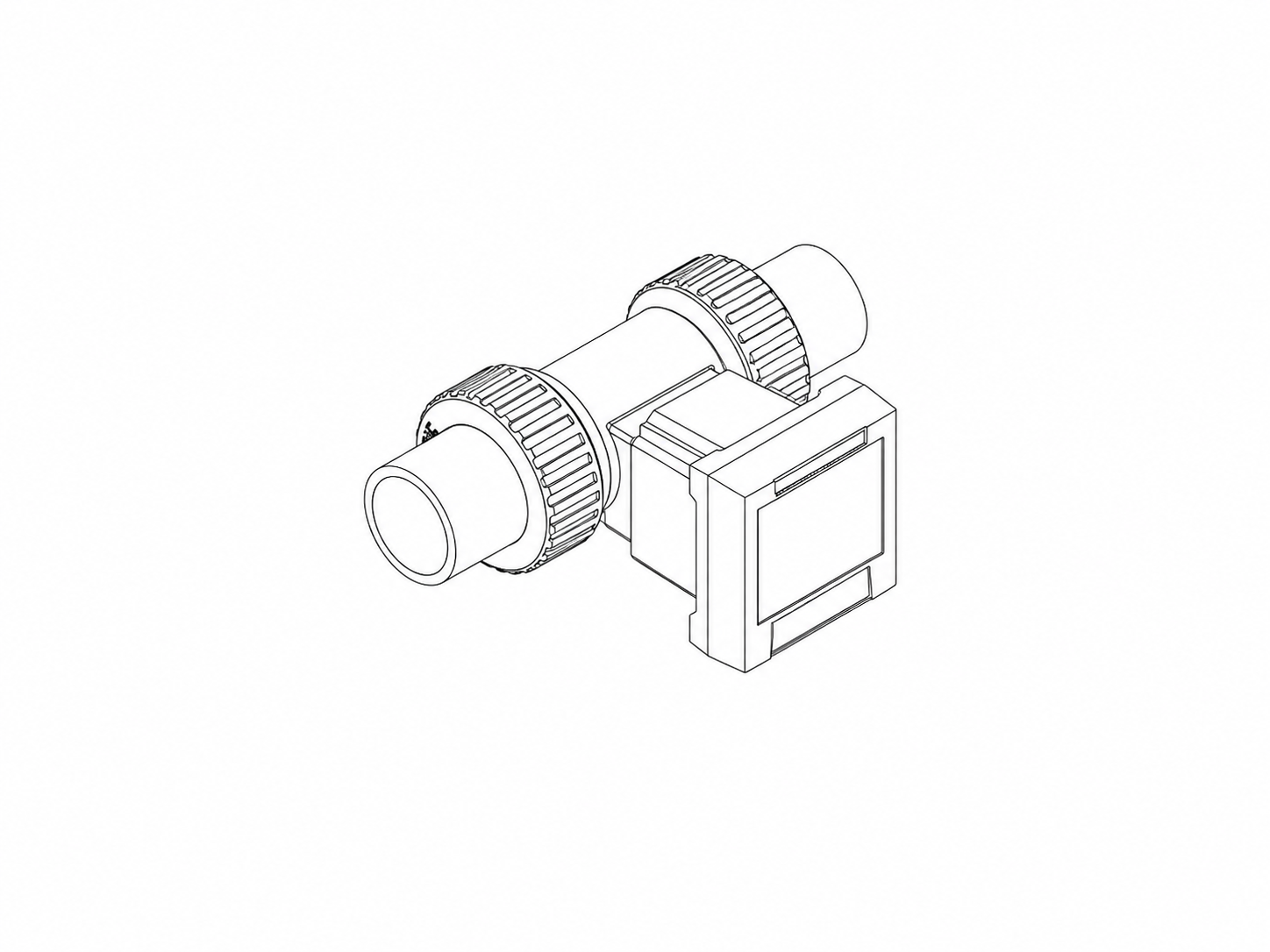

KOD

FP-AS510-FP-P020

BAĞLANTI

DN20

3/4"

DEBİ ARALIĞI

2,9–188,5

litre/dk.

GÖVDE SEÇENEKLERİ

UPVC (stok modeli) · PPH · PVDF · SS316

KOD

FP-AS510-FP-P025

BAĞLANTI

DN25

DEBİ ARALIĞI

4,4–294,5

litre/dk.

GÖVDE SEÇENEKLERİ

UPVC (stok modeli) · PPH · PVDF · SS316

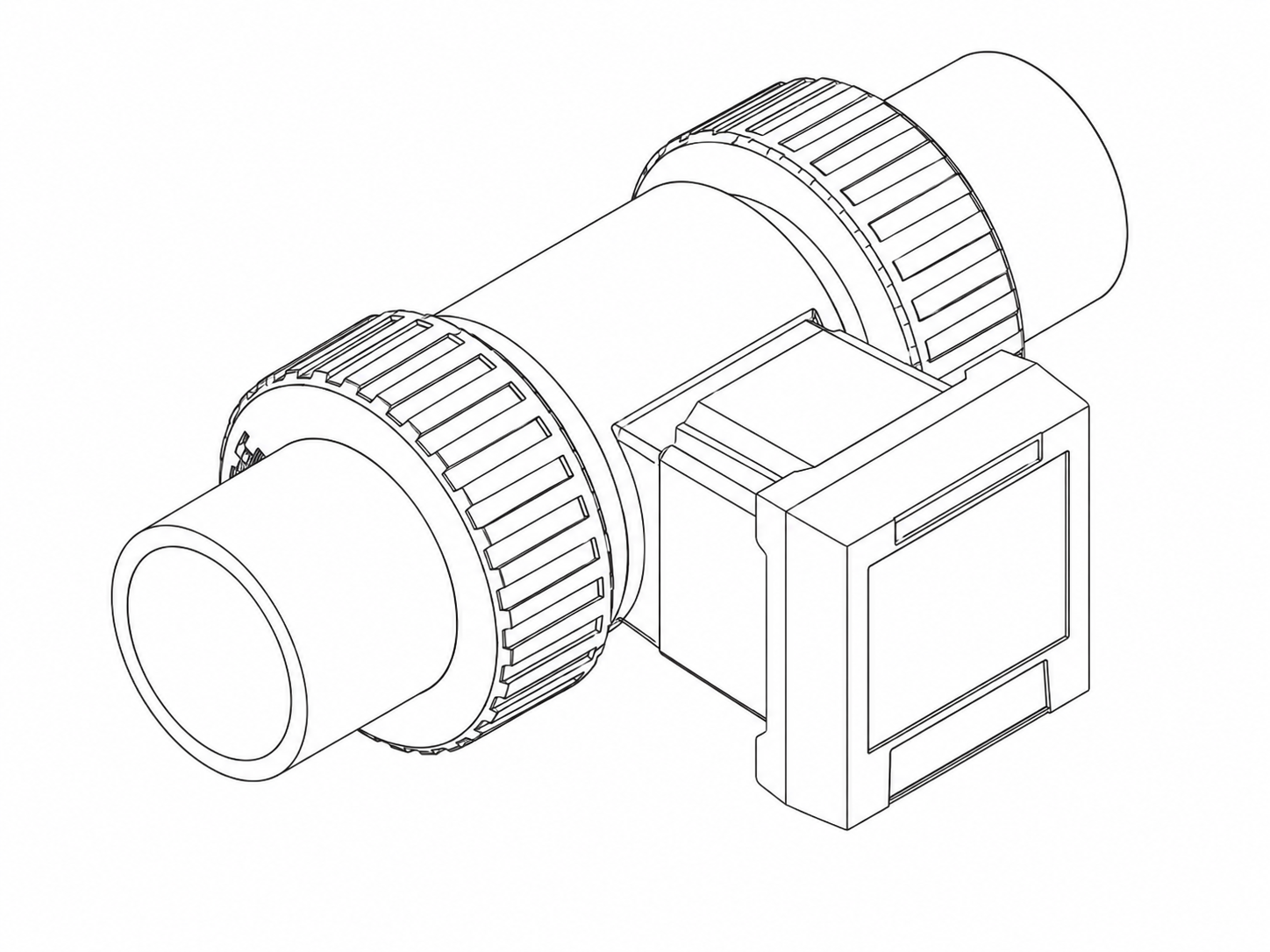

KOD

FP-AS510-FP-P032

BAĞLANTI

DN32

1-1/4"

DEBİ ARALIĞI

6,8–452,9

litre/dk.

GÖVDE SEÇENEKLERİ

UPVC (stok modeli) · PPH · PVDF · SS316

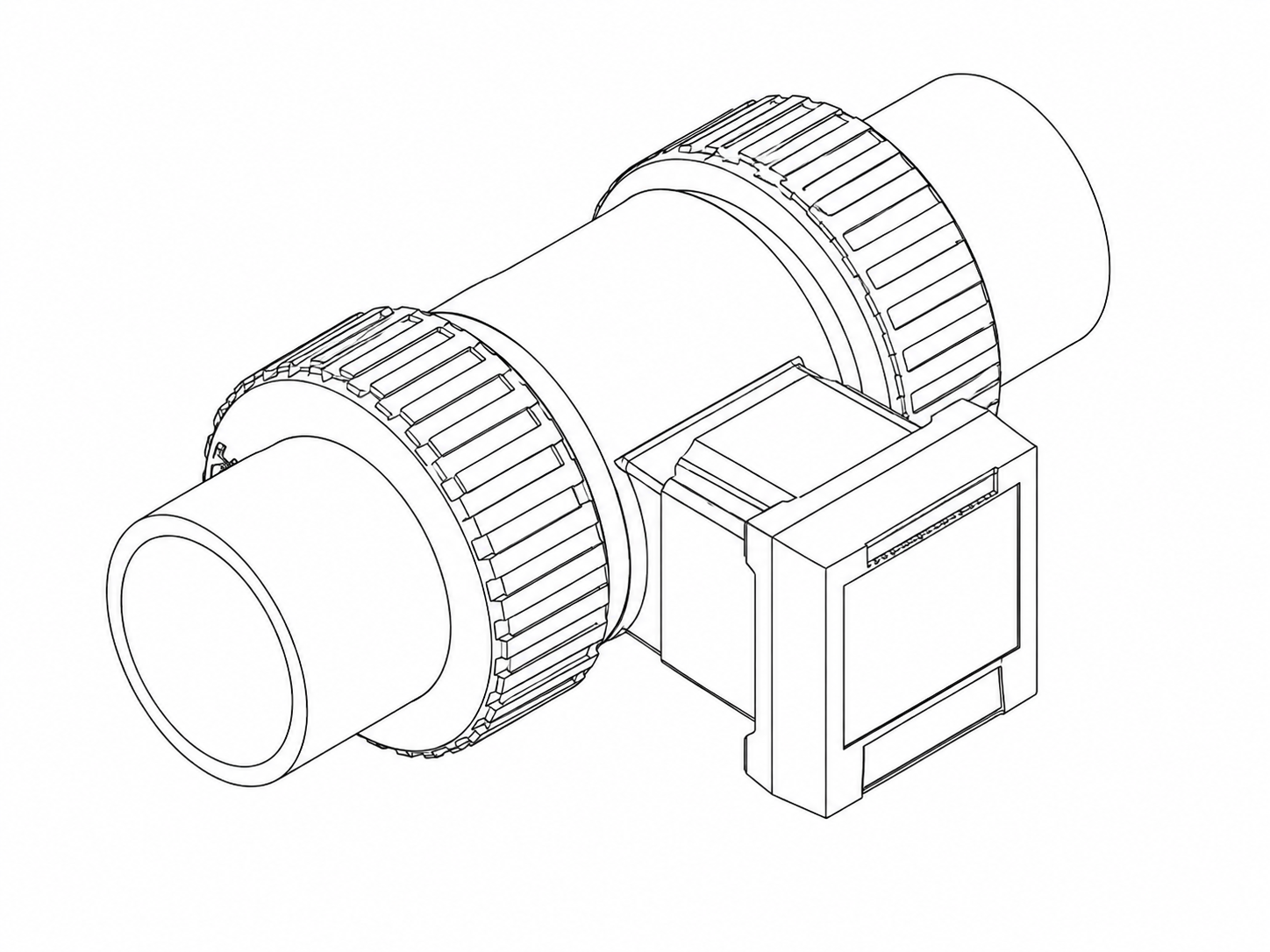

KOD

FP-AS510-FP-P040

BAĞLANTI

DN40

1-1/2"

DEBİ ARALIĞI

11,3–754,0

litre/dk.

GÖVDE SEÇENEKLERİ

UPVC (stok modeli) · PPH · PVDF · SS316

KOD

FP-AS510-FP-P050

BAĞLANTI

DN50

DEBİ ARALIĞI

18,4–1225,7

litre/dk.

GÖVDE SEÇENEKLERİ

UPVC (stok modeli) · PPH · PVDF · SS316

KOD

FP-AS510-FP-P065

BAĞLANTI

DN65

2-1/2"

Flanş

DEBİ ARALIĞI

32,7–2179,0

litre/dk.

GÖVDE SEÇENEKLERİ

UPVC (stok modeli) · PPH · PVDF

Model seçimi yapılırken debi aralığı, boru çapı, akışkan özellikleri, gövde malzemesi ve proses sıcaklığı birlikte değerlendirilmelidir.

LORRIC AS510

Teknik Özellikler

ÖLÇÜM & PROSES

Uygun Akışkan

Çeşitli sıvılar · Yabancı madde / safsızlık oranı < %1

Maksimum Akışkan Viskozitesi

300 cSt

Cihaz fabrikada normal sıcaklıktaki su ile kalibre edilir. Sudan farklı viskozitedeki akışkanlar kalibrasyon değerlerini ve minimum / maksimum debi sınırlarını etkileyebilir.

Akışkan Sıcaklığı

UPVC 0…+50 °C PPH 0…+90 °C PVDF −15…+100 °C SS316L −20…+100 °C

Çalışma sıcaklığı değerleri malzeme seçimi için referans niteliğindedir. Nihai malzeme seçimi akışkan ve proses koşullarına göre yapılmalıdır.

Çalışma Ortamı Sıcaklığı

−10…+60 °C

Hız Ölçüm Aralığı

±0,3…10 m/s Genişletilmiş: ±0,15…10 m/s

Minimum ölçüm değeri model ve boru içindeki akış profiline bağlı olarak küçük farklılıklar gösterebilir.

Debi Ölçüm Aralığı

Debi ölçüm aralığı seçilen boru çapına ve AS510 modeline göre değişir. Güncel model bazlı ölçüm aralıkları yukarıdaki AS510 Modelleri tablosunda belirtilmiştir.

Ölçüm Doğruluğu

±2,5% OR

LORRIC tarafından temiz su ile 25 °C kontrollü laboratuvar koşullarında belirlenen değerdir. Gerçek proses koşulları ölçüm hatasını etkileyebilir.

Lineerlik

±0,5% FS (>0,3 m/s)

Tekrarlanabilirlik

±0,4%

Birimler

litre, m³, metre, sn, dk, saat, gün, feet³, UK gallon, US gallon

Ekran Güncelleme Süresi

0,5 sn / 1 sn

ELEKTRİK & HABERLEŞME

Besleme

12…36 VDC · 100 mA

Çıkış Sinyalleri

4-20 mA · 16 bit RS-485 · Modbus RTU Pulse / Optokuplör

Kablo & Konnektör

M12 · 8 pin
2 m bağlantı kablosu paket içeriğine dahildir.

Elektriksel Koruma

Ters polarite koruması Besleme surge koruması

CİHAZ & KORUMA

Ekran

Çift ekran
Büyük 5 haneli LED · 16×3, 3 renk arka aydınlatmalı LCD

Ekran Çözünürlüğü

Maksimum 0,0001

Totalizör & Kümülatif Veri

Pozitif Akış Negatif Akış Net Akış

Takvim pili kullanıldığında geçmiş 14 günün günlük toplam hacim değerleri kaydedilebilir.

Koruma Sınıfı

IP66

Lorric AS510 interaktif kullanım kılavuzunu aşağıdaki alandan inceleyebilirsiniz. Bölümler arasında doküman menüsünü kullanarak geçiş yapabilirsiniz.

Kılavuz Lorric'in resmi çevrimiçi dokümantasyon sisteminden görüntülenmektedir.

Lorric AS510 Paddle Wheel debimetrenin doğru montaj konumu, kararlı ve güvenilir debi ölçümü için önemlidir. Borunun tamamen sıvı ile dolu olması, uygun düz boru mesafelerinin bırakılması ve debimetrenin akış profilini bozabilecek elemanlardan uygun mesafede konumlandırılması önerilir.

01 · AKIŞ PROFİLİ

Debimetre Öncesi ve Sonrası Düz Boru Mesafesi

Kararlı bir akış profili oluşturmak için debimetreden önce en az 10D, debimetreden sonra ise en az 5D düz boru mesafesi bırakılması önerilir.

10D

Debimetre öncesi

Debimetre sonrası

Buradaki D, boru iç çapını ifade eder. Dirsek, vana, pompa, redüksiyon veya benzeri elemanlar akış profilinde türbülans oluşturabileceğinden, debimetrenin hemen önünde bulunmamaları tercih edilmelidir.

Paddle Wheel debimetre 10D giriş ve 5D çıkış düz boru mesafesi

02 · YATAY BORU MONTAJI

45° veya 135° Montaj Konumu

Yatay boru uygulamalarında paddle wheel debimetrenin boruya yaklaşık 45° veya 135° açıyla monte edilmesi önerilir.

Borunun tam üst kısmındaki montaj hava kabarcıklarından, tam alt kısmındaki montaj tortu ve çökeltilerden etkilenebilir. Tam yan konumda yapılan montaj ise paddle ve yatak üzerinde dengesiz aşınmaya neden olabilir.

Paddle Wheel debimetre yatay boruda 45 ve 135 derece montaj

03 · BORUNUN DOLU OLMASI

Ölçüm Noktasında Boru Tamamen Sıvı ile Dolu Olmalıdır

Debimetre, çalışma sırasında borunun sürekli olarak sıvı ile dolu kaldığı bir noktaya monte edilmelidir. Boru sisteminin yüksek noktalarında oluşabilecek hava cepleri ölçümün kararlılığını etkileyebilir.

Dikey boru uygulamalarında: sıvının aşağıdan yukarı doğru aktığı hat tercih edilmelidir. Bu konum borunun dolu kalmasını ve daha kararlı bir akış profilinin oluşmasını destekler.

Paddle Wheel debimetre dolu boru ve dikey hat montaj konumu

04 · AKIŞI BOZAN ELEMANLAR

Vana, Pompa ve Dirsek Konumlarına Dikkat Edin

Kontrol vanaları, pompalar, dirsekler, redüksiyonlar ve benzeri boru elemanları akış profilini bozarak türbülans oluşturabilir. Bu nedenle debimetrenin bu elemanların hemen çıkışına monte edilmemesi önerilir.

Mümkün olduğunda kontrol vanası debimetreden sonra konumlandırılmalı ve debimetrenin giriş tarafında yeterli düz boru mesafesi bırakılmalıdır.

Paddle Wheel debimetre vana öncesi doğru montaj konumu

Montaj Notu: Boru çapı, akışkan özellikleri, katı partikül miktarı, proses basıncı, sıcaklığı ve sahadaki borulama düzeni birlikte değerlendirilmelidir. Akışkan içerisinde paddle hareketini etkileyebilecek partikül veya tortu bulunması durumunda giriş hattında uygun filtrasyon kullanılması değerlendirilmelidir.

Kaynak: LORRIC FP-AS510 resmi kullanım kılavuzu ve montaj dokümantasyonu

Lorric AS510 elektrik bağlantısı M12 8-pin konnektör üzerinden yapılır. Cihaz; 12–36 VDC besleme, 4–20 mA analog çıkış, RS-485 Modbus ve OCT / Pulse çıkış bağlantılarını destekler. Kullanılmayan kablo uçlarının izole edilmesi ve bağlantı işlemlerinin cihaz enerjisiz durumdayken yapılması önerilir.

01 · M12 8-PIN KONNEKTÖR

Kablo Renkleri ve Bağlantı Fonksiyonları

AS510 ile birlikte kullanılan 8 damarlı kabloda her renk belirli bir besleme, haberleşme veya çıkış fonksiyonuna ayrılmıştır.

KABLO RENGİ

FONKSİYON

Siyah

RS-485 B-

Sarı

OCT / Pulse çıkışı (-)

Mavi

VDC (-)

Turuncu

OCT / Pulse çıkışı (+)

Yeşil

RS-485 A+

Mor

4–20 mA (+)

Kırmızı

4–20 mA (-)

Kahverengi

12–36 VDC (+)

Ekran / Shield: Beyaz ısıyla daralan makaron ile belirtilen ekranlama ucu, kullanılması durumunda toprağa bağlanabilir.

Genel Bağlantı Şeması

Lorric AS510 genel elektrik bağlantı şeması

02 · DC BESLEME

12–36 VDC Besleme Bağlantısı

Cihaz beslemesi kahverengi VDC (+) ve mavi VDC (-) kablolar üzerinden yapılır.

03 · ANALOG ÇIKIŞ

4–20 mA Analog Çıkış Bağlantısı

Analog akım çıkışı için mor kablo (+) ve kırmızı kablo (-) kullanılır. 4–20 mA fonksiyonunun çalışabilmesi için cihazın kahverengi ve mavi kablolar üzerinden ayrıca beslenmiş olması gerekir.

PIN 6 · MOR

4–20 mA (+)

PIN 7 · KIRMIZI

4–20 mA (-)

04 · OCT / PULSE ÇIKIŞI

NPN ve PNP Bağlantı Seçenekleri

OCT / Pulse çıkışı sarı (-) ve turuncu (+) kablolar üzerinden kullanılır. Çıkış bağlantısı uygulamadaki NPN veya PNP yapısına göre gerçekleştirilir.

OCT / Pulse NPN Bağlantısı

OCT / Pulse PNP Bağlantısı

05 · RS-485 MODBUS

RS-485 2-Telli Haberleşme Bağlantısı

RS-485 bağlantısında yeşil kablo A+, siyah kablo B- olarak kullanılır. Cihazın çalışabilmesi için kahverengi ve mavi besleme bağlantıları da yapılmalıdır.

Lorric AS510 RS485 Modbus 2 telli bağlantı şeması

RS-485 Kablolama Notları

• Ekranlı, bükümlü çift kablo kullanılması önerilir.

• RS-485 hattı yıldız veya ring yerine tek hat / multidrop topolojisinde oluşturulmalıdır.

• Uzun hatlarda hattın iki ucunda uygun sonlandırma direnci kullanılmalıdır; LORRIC genel olarak 120 Ω değerini belirtmektedir.

• Ekranlama hattının uygun şekilde topraklanması, elektriksel gürültünün azaltılmasına yardımcı olur.

Bağlantı Notu: Elektrik bağlantısı yapılmadan önce cihazın enerjisinin kesilmiş olması ve kullanılmayan kablo uçlarının kısa devreye karşı izole edilmesi önerilir. Uygulamada kullanılacak PLC, kontrol cihazı veya üst sistemin giriş / çıkış yapısı ayrıca dikkate alınmalıdır.

Kaynak: LORRIC FP-AS510 resmi kullanım kılavuzu – Mechanical and Electrical Installation
