Clamp-on Ultrasonic Debimetre
3 Adımda, Yaklaşık 3 Dakikada Montaj

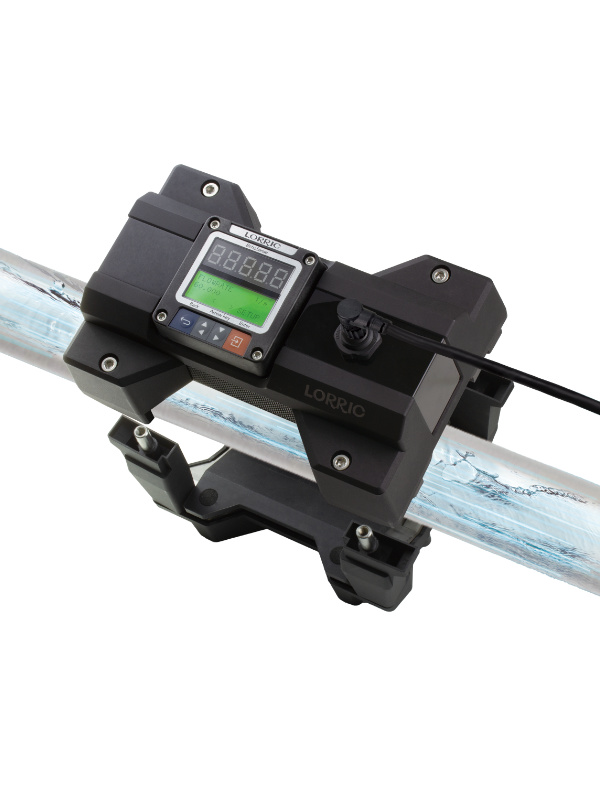

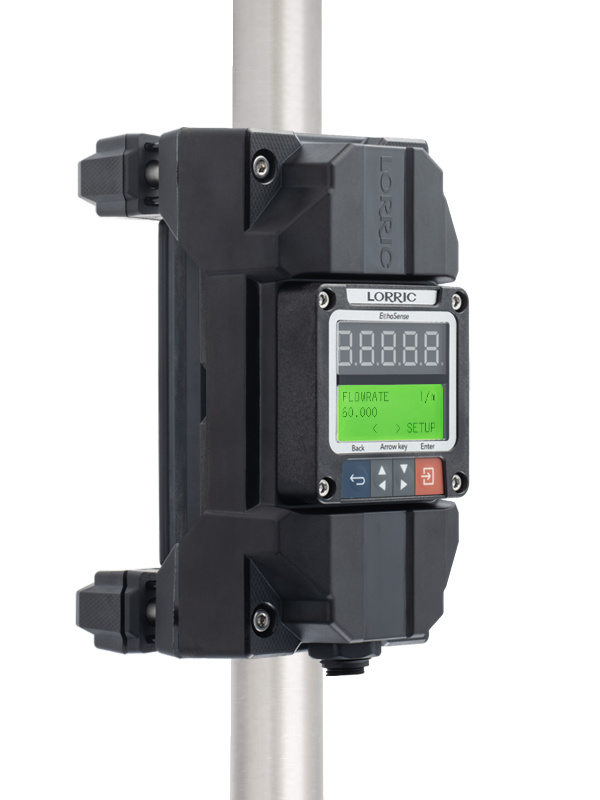

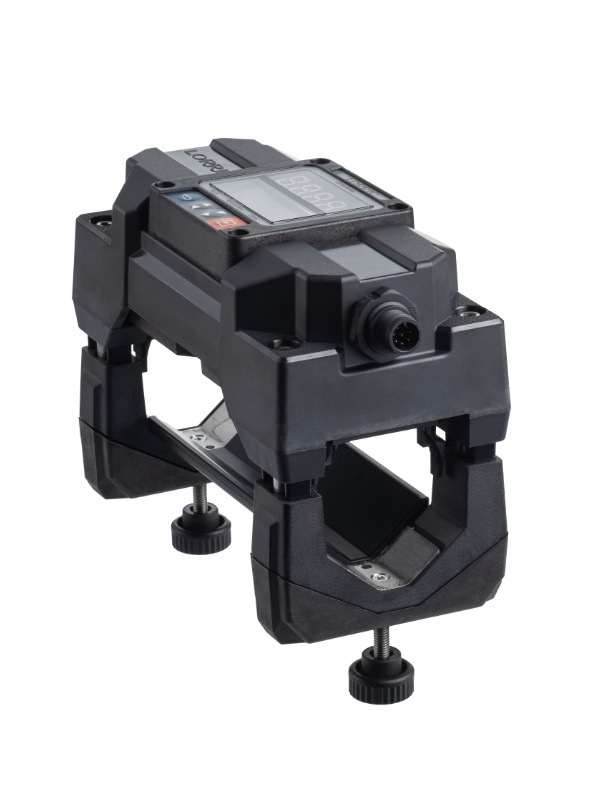

Boruyu kesmeden ve prosesi değiştirmeden, QuickClamp yapısı ile sensör borunun dış yüzeyine hızlı biçimde monte edilir. Özel ultrasonik temas pedi sayesinde montaj sırasında ultrasonik jel kullanımına ihtiyaç duyulmaz.
3 Adım ≈ 3 Dakika Boruyu Kesmeden Jel Gerektirmez
Tüm modellerde ortak çıkışlar
4-20 mA RS-485 Modbus RTU Pulse
MODEL
GÖRSEL
ÖLÇÜM ARALIĞI
NOMİNAL BORU ÇAPI
UYUMLU BORU DIŞ ÇAPI
MODEL

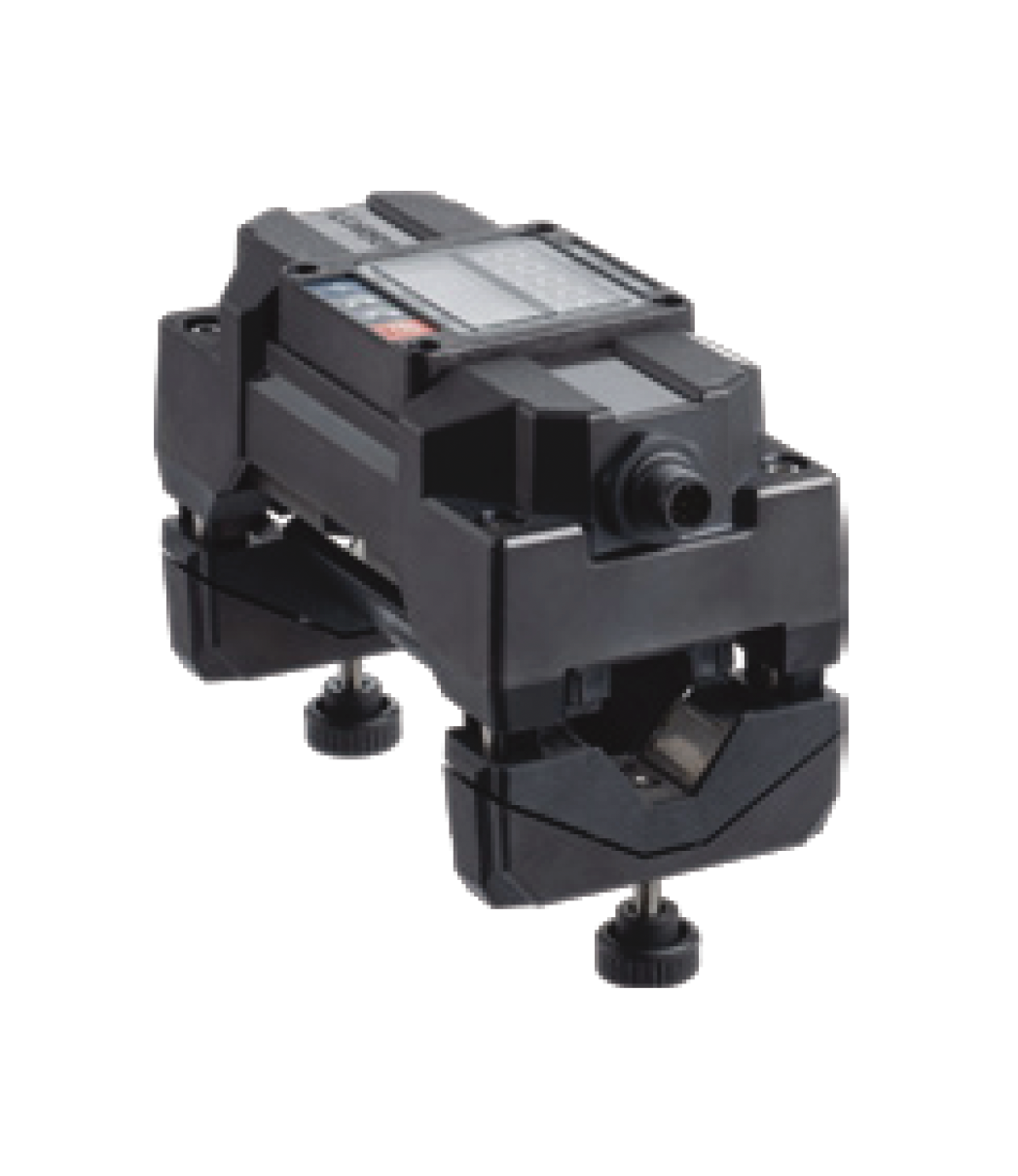

FU-ES015
ÖLÇÜM ARALIĞI
1,5–96
litre/dk.
NOMİNAL BORU ÇAPI
DN15
1/2"
UYUMLU BORU DIŞ ÇAPI
20–22 mm
0,79–0,87 in
MODEL

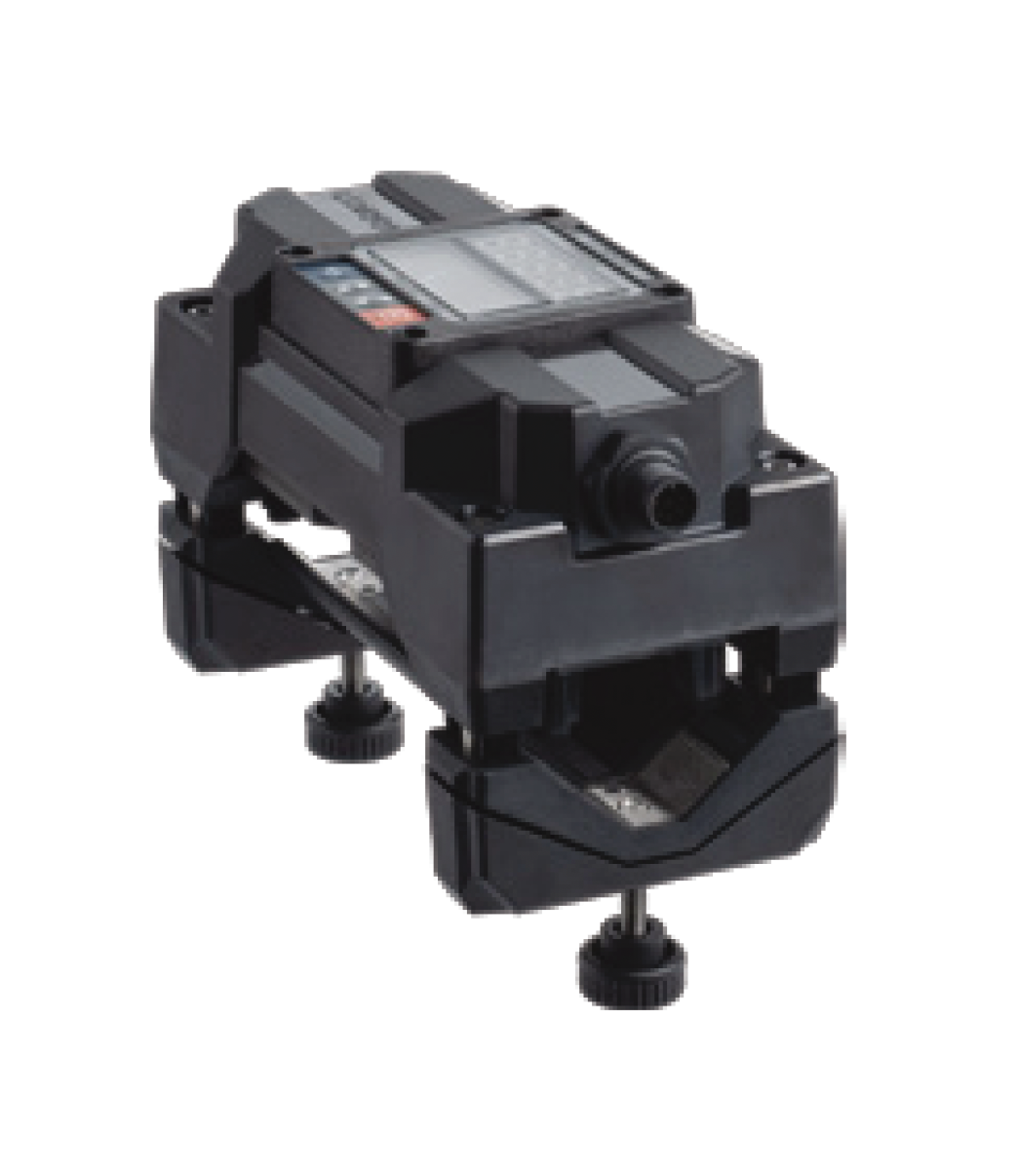

FU-ES020
ÖLÇÜM ARALIĞI
2–160
litre/dk.
NOMİNAL BORU ÇAPI
DN20
3/4"
UYUMLU BORU DIŞ ÇAPI
25–27,2 mm
0,98–1,07 in
MODEL

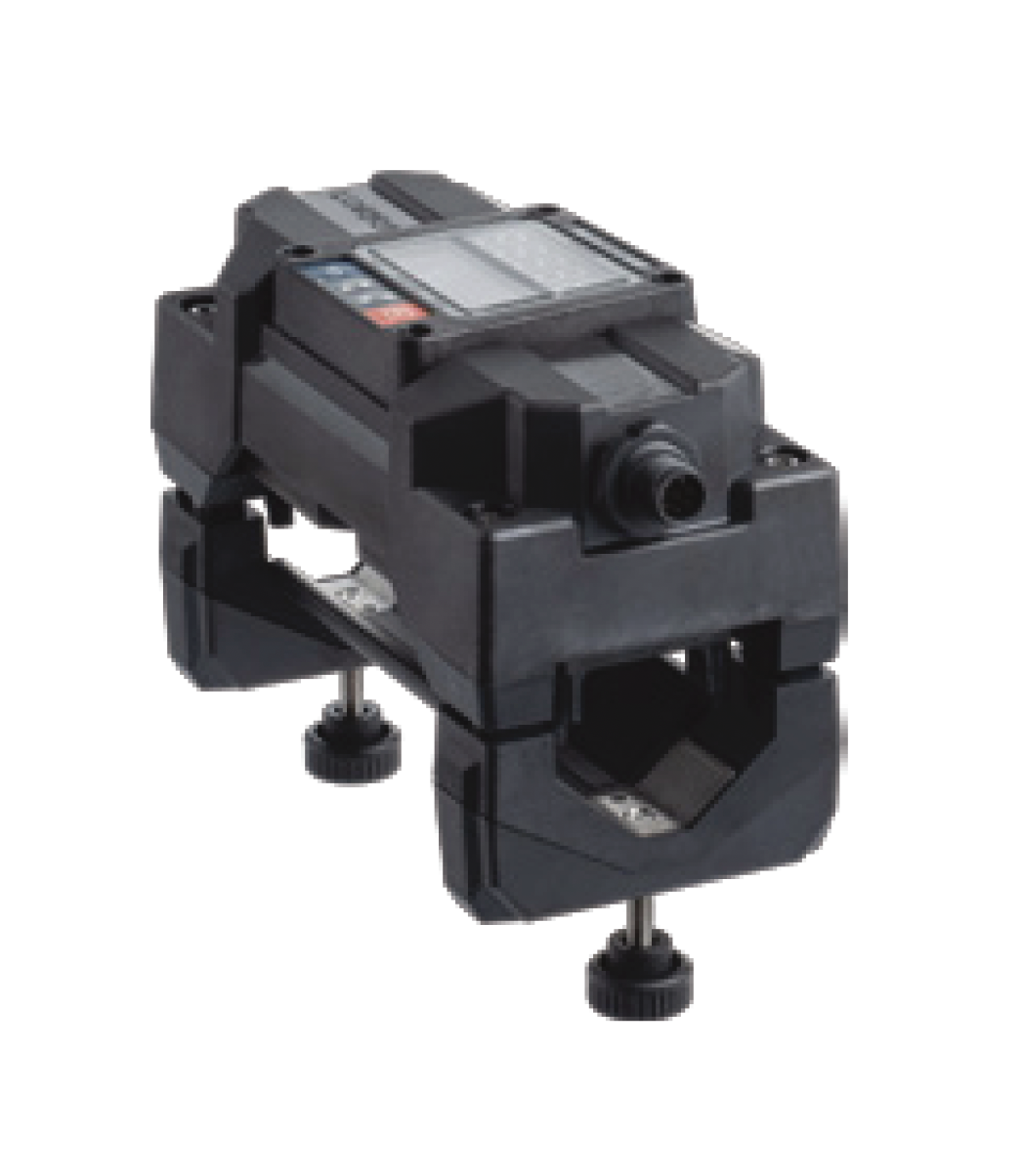

FU-ES025
ÖLÇÜM ARALIĞI
3–240
litre/dk.
NOMİNAL BORU ÇAPI
DN25
1"
UYUMLU BORU DIŞ ÇAPI
32–34 mm
1,26–1,34 in

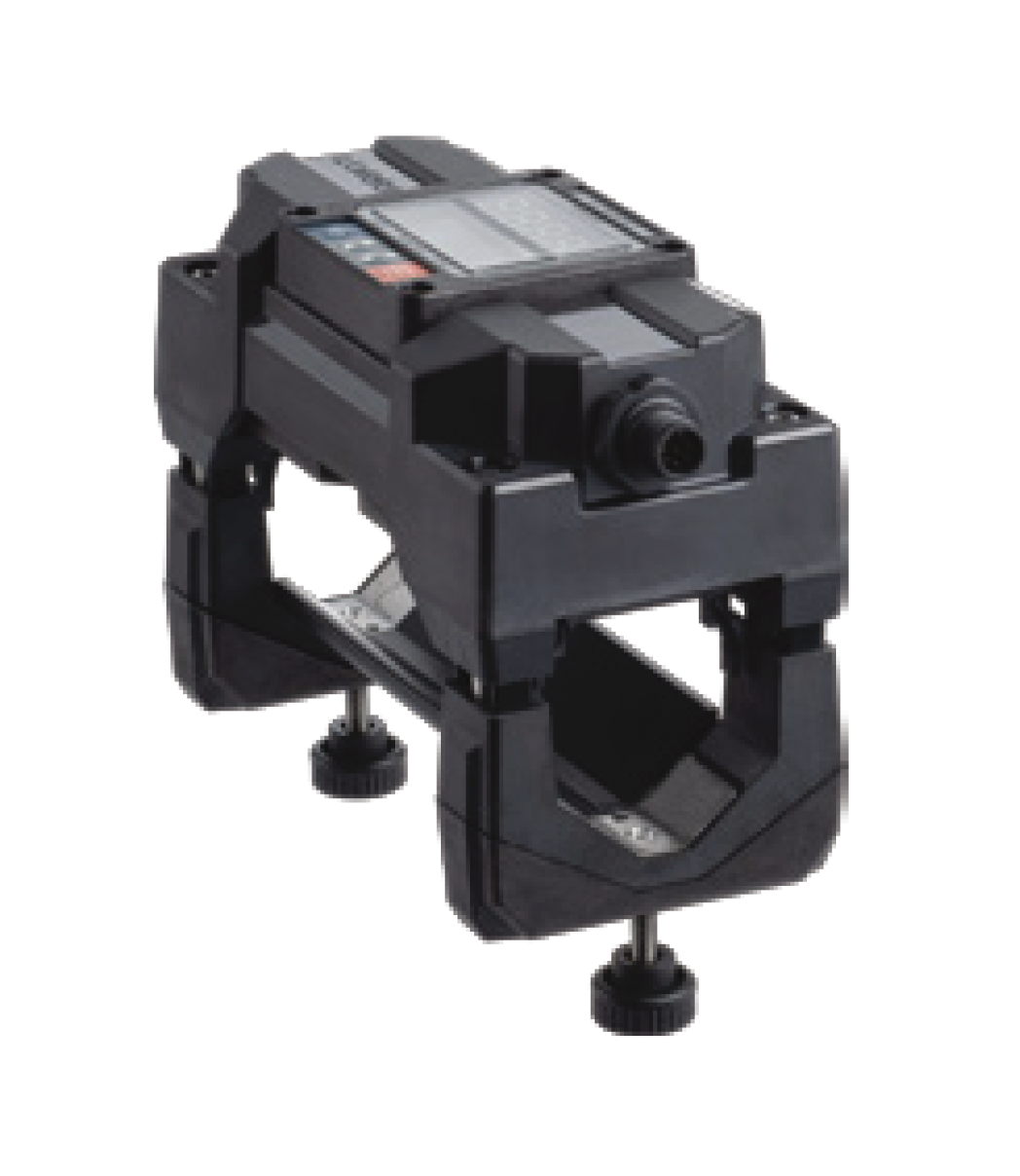

MODEL
FU-ES032
ÖLÇÜM ARALIĞI
5–376
litre/dk.
NOMİNAL BORU ÇAPI
DN32
1-1/4"
UYUMLU BORU DIŞ ÇAPI
38–42,16 mm
1,50–1,66 in

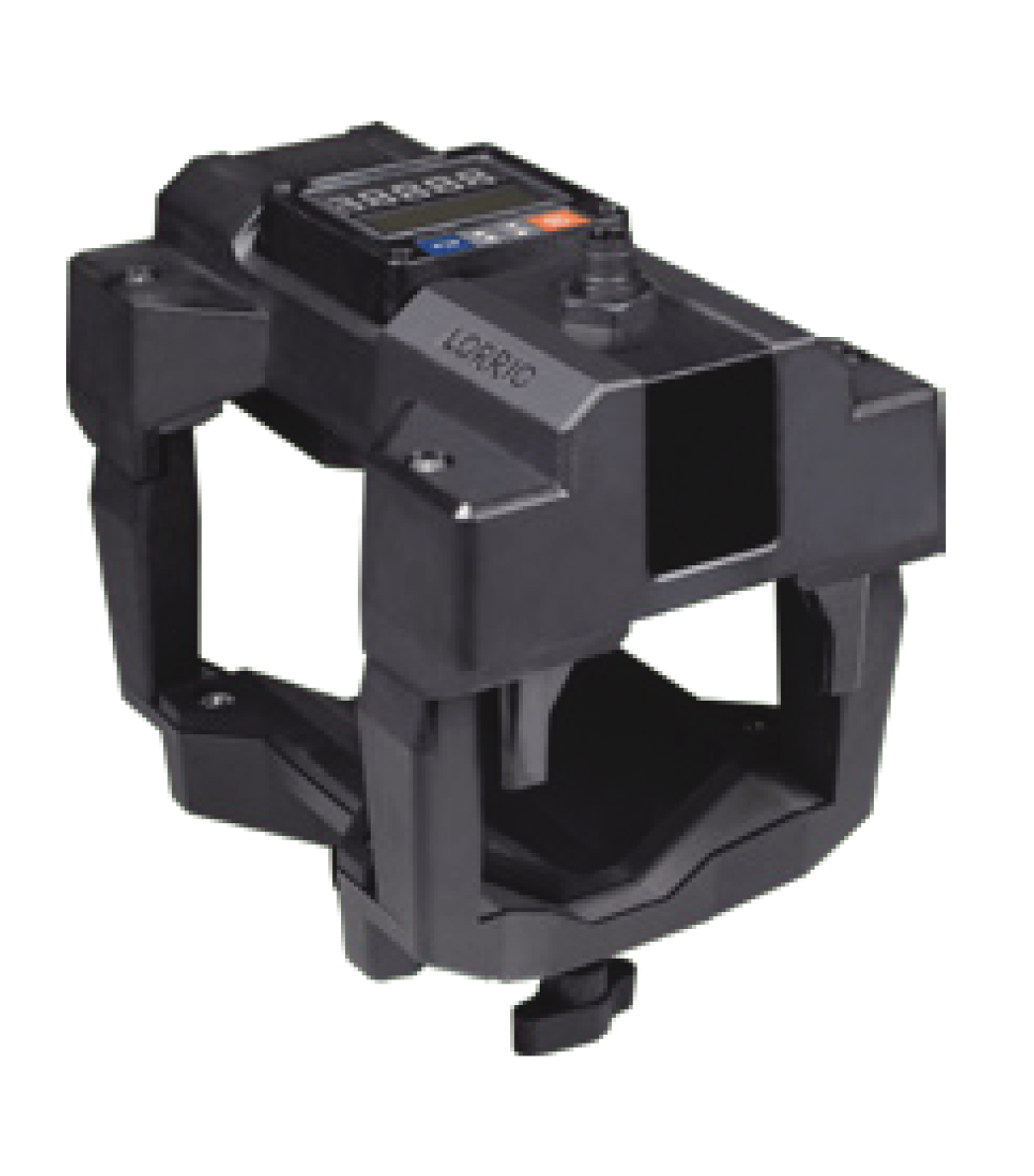

MODEL
FU-ES040
ÖLÇÜM ARALIĞI
8–616
litre/dk.
NOMİNAL BORU ÇAPI
DN40
1-1/2"
UYUMLU BORU DIŞ ÇAPI
48–50 mm
1,89–1,97 in
MODEL
FU-ES050
ÖLÇÜM ARALIĞI
13–1056
litre/dk.
NOMİNAL BORU ÇAPI
DN50
2"
UYUMLU BORU DIŞ ÇAPI
60–63 mm
2,36–2,48 in
MODEL
FU-ES065
ÖLÇÜM ARALIĞI
22–1336
litre/dk.
NOMİNAL BORU ÇAPI
DN65
2-1/2"
UYUMLU BORU DIŞ ÇAPI
73–76,3 mm
2,87–3,00 in

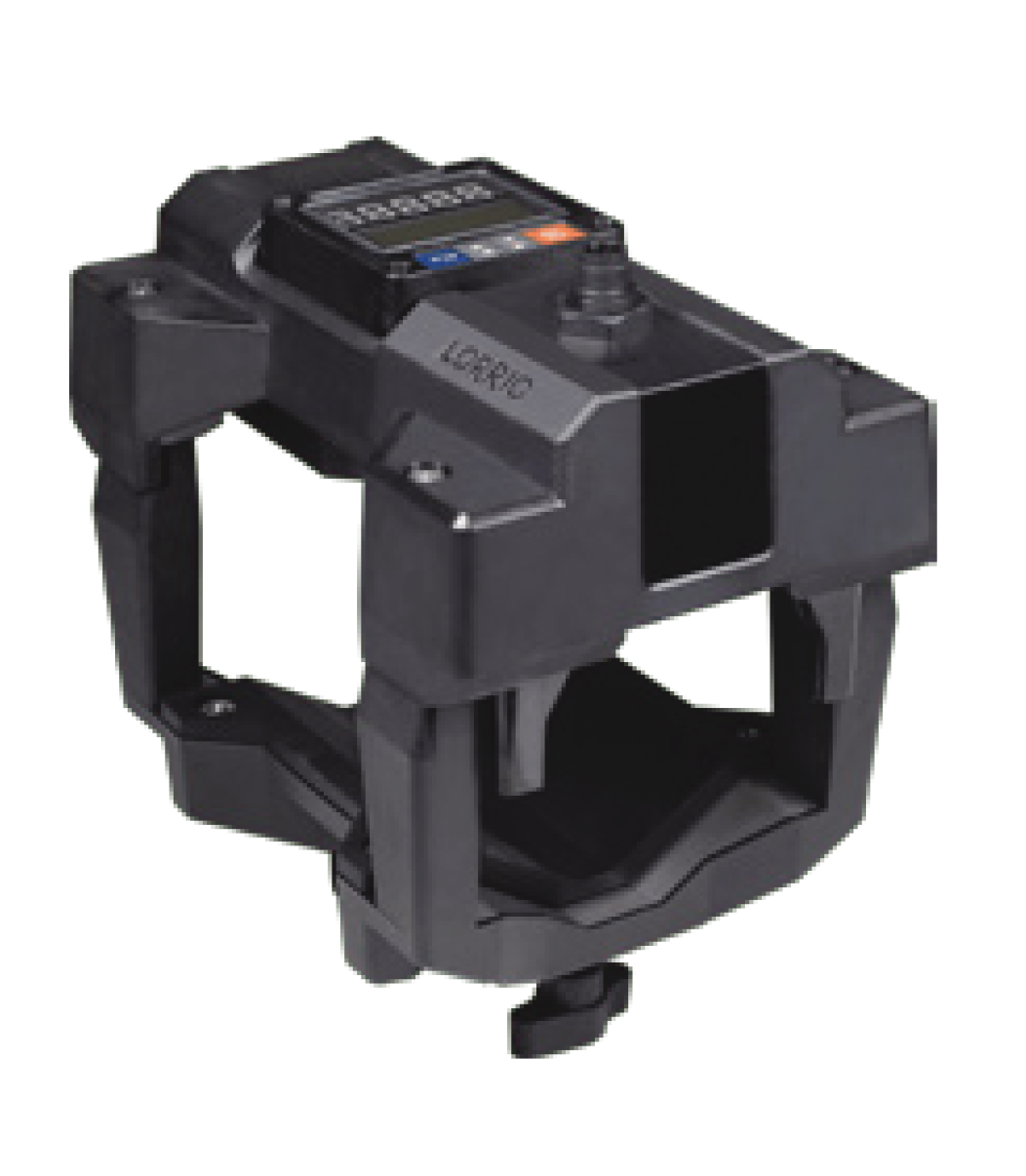

MODEL
FU-ES075
ÖLÇÜM ARALIĞI
30–1496
litre/dk.
NOMİNAL BORU ÇAPI
DN75
3"
UYUMLU BORU DIŞ ÇAPI
88,9–90 mm
3,50–3,54 in
Debi ölçüm aralıkları LORRIC tarafından 20 °C su ve PVC boru referans alınarak verilmiştir. Model seçiminde nominal boru çapı ile birlikte gerçek boru dış çapı mutlaka kontrol edilmelidir. FU-ES sensörü borunun dış yüzeyine clamp-on olarak monte edilir.
LORRIC FU-ES ECHOSENSE
Teknik Özellikler
ÖLÇÜM & PROSES
Montaj Yöntemi
Boru Dışı · Clamp-on Boruyu Kesmeden Ultrasonik Jel Gerektirmez

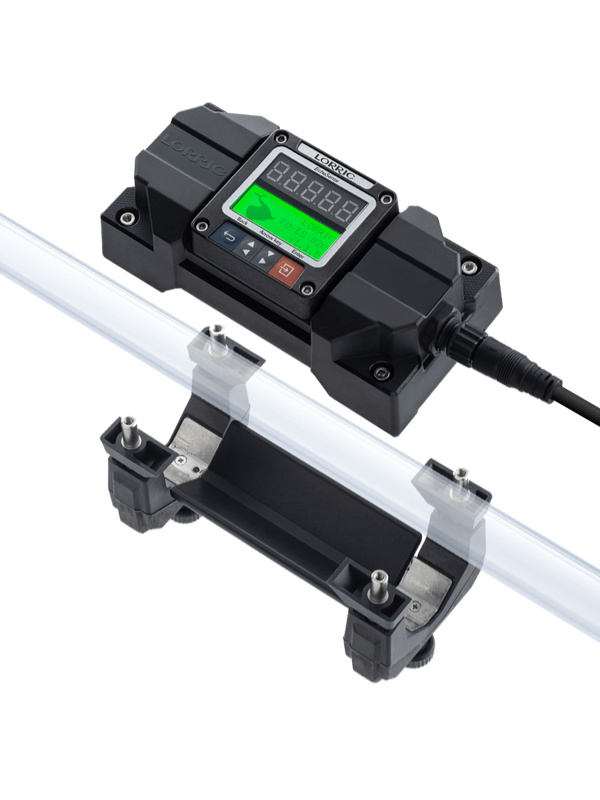

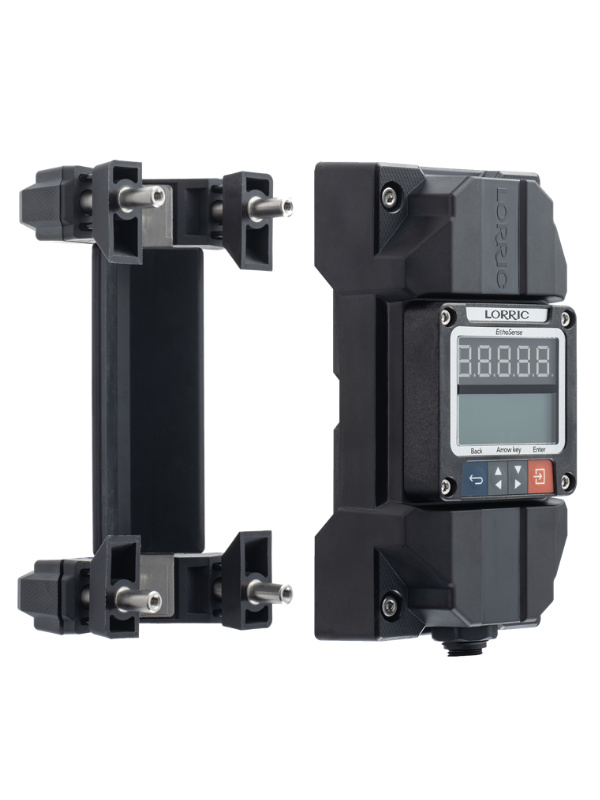

QuickClamp montaj yapısı ve özel ultrasonik temas pedi sayesinde sensör borunun dış yüzeyine hızlı şekilde monte edilir.
Uygun Boru Malzemeleri
Metal Borular UPVC PPH PVDF
Özellikle bakır borularda nominal çap yerine gerçek boru dış çapı kontrol edilmelidir.
Uygun Akışkan
Su, yağ, kimyasallar ve çeşitli sıvılar
Ölçüm yapılacak akışkanda katı partikül / safsızlık ve hava kabarcığı bulunmaması gerekir.
Akışkan Sıcaklığı
0…+85 °C
Boru yüzeyinde buzlanma bulunmamalıdır.
Hız Ölçüm Aralığı
Tavsiye: ±0,3…6,0 m/s Ölçülebilir: ±0,1…10 m/s
Debi Ölçüm Aralığı
Seçilen FU-ES modeline ve boru çapına göre değişir. Güncel model bazlı ölçüm aralıkları yukarıdaki FU-ES Ultrasonik Debimetre Modelleri tablosunda belirtilmiştir.
LORRIC debi aralıklarını 20 °C su ve PVC boru referans alınarak hesaplamaktadır.
Ölçüm Doğruluğu
±3,0% RD · 10–100% F.S. ±0,3% F.S. · 0–10% F.S.
Doğruluk değerleri kontrollü laboratuvar ortamında, boru ve akışkan koşulları belirlenerek ve cihaz sıfır kalibrasyonu yapıldıktan sonra 25 °C'de elde edilmiştir. Saha koşullarında ölçüm doğruluğunda farklılıklar oluşabilir.
Birimler
metre, m³, litre, sn, dk, saat, gün, feet, feet³, UK gallon, US gallon
ELEKTRİK & HABERLEŞME
Besleme
12…36 VDC
Tüketim Akımı
<200 mA @ 12 VDC
Başlangıç ve kararlı çalışma için belirtilen değerdir; haberleşme akımı dahil değildir.
Çıkış Sinyalleri
4-20 mA RS-485 · Modbus RTU 2 Telli Optokuplör Switch / Pulse
Kablo & Konnektör
M12 · 8 pin konnektör
2 m bağlantı kablosu paket içeriğine dahildir.
2 m bağlantı kablosu paket içeriğine dahildir.
Elektriksel Koruma
Ters Polarite Koruması Surge Koruması
CİHAZ & KORUMA

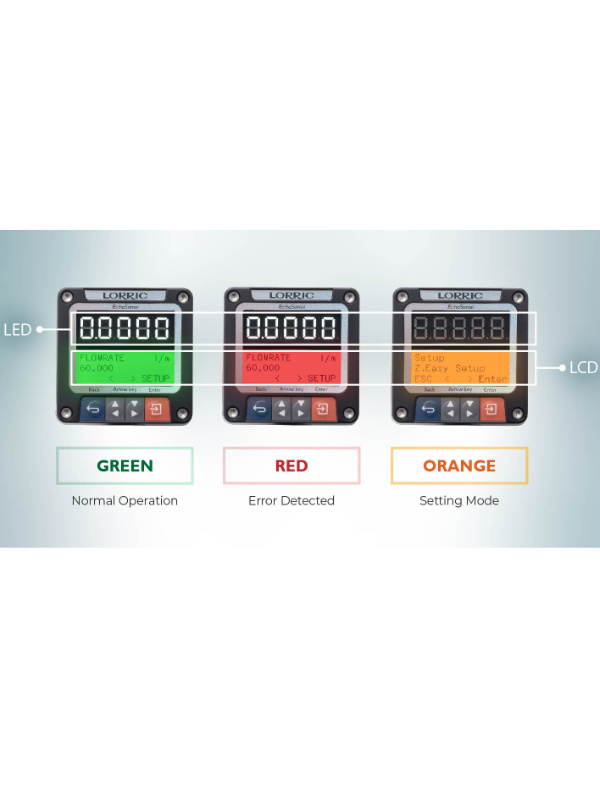

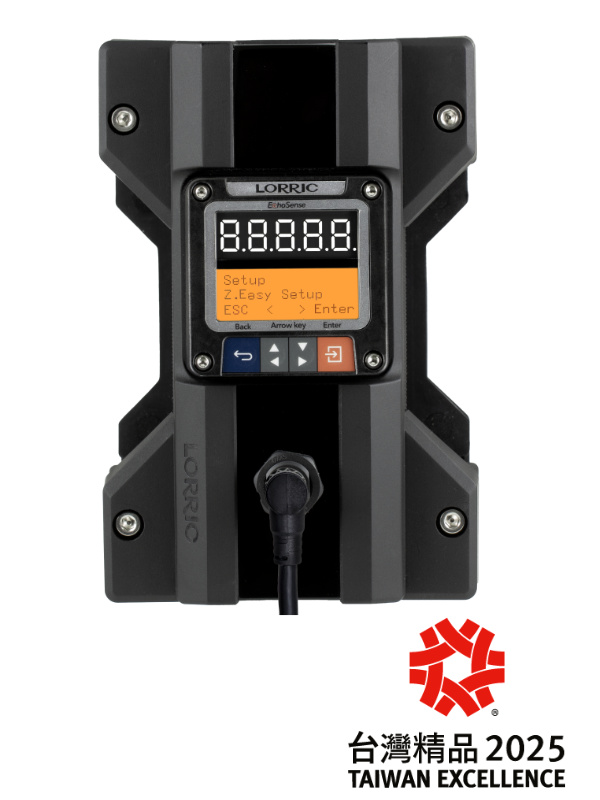

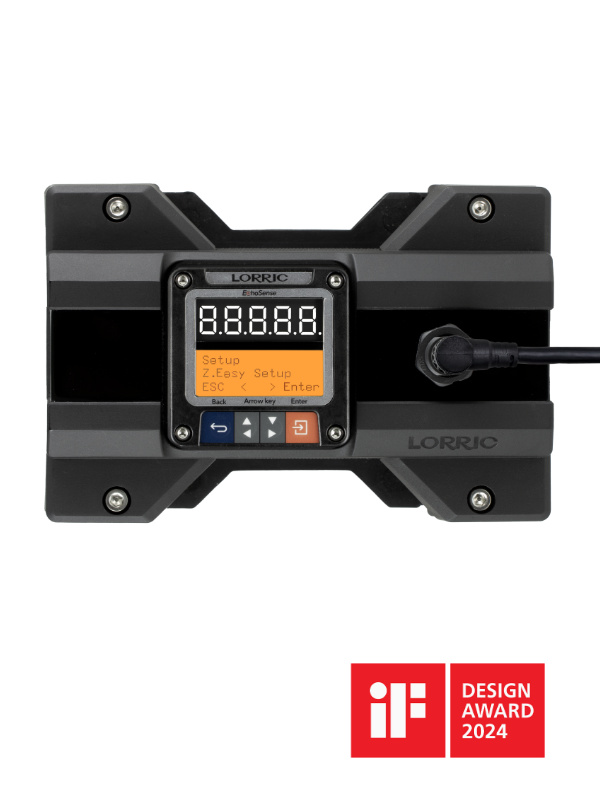

Ekran
Çift ekran
5 haneli LED · 3 satır × 16 karakter LCD · 3 renk arka aydınlatma
5 haneli LED · 3 satır × 16 karakter LCD · 3 renk arka aydınlatma
Ekran Güncelleme Süresi
0,5 sn / 1 sn
Ekran Çözünürlüğü
Maksimum 0,0001
Çalışma Ortamı Sıcaklığı
−10…+60 °C · Donma olmamalıdır.
Bağıl Nem
%35…85 RH · Yoğuşmasız
Koruma Sınıfı
IP66
Ekranın yönünü değiştirmek amacıyla çevresindeki vidaların uygunsuz şekilde gevşetilmesi IP66 korumasını etkileyebilir.
Sertifikasyon
FCC CE RoHS UL · Özel Sipariş
UL sertifikalı versiyon sipariş sırasında ayrıca belirtilmelidir; farklı model kodu ve düz kablo konnektörü ile özel olarak üretilir.
LORRIC FU-ES ECHOSENSE
İnteraktif Kullanım Kılavuzu
Lorric FU-ES EchoSense Clamp-on Ultrasonik Debimetre için güncel kullanım, devreye alma, parametre ayarları, mekanik montaj ve elektrik bağlantısı bilgilerine aşağıdaki interaktif kullanım kılavuzu üzerinden ulaşabilirsiniz.
Kılavuz içeriği LORRIC tarafından çevrimiçi olarak güncellenmektedir. İçeriğin ayrı bir pencerede görüntülenmesi gerektiğinde aşağıdaki bağlantı kullanılabilir.
LORRIC FU-ES ECHOSENSE
Montaj Detayları
FU-ES EchoSense Clamp-on Ultrasonik Debimetrenin doğru montaj noktasının seçimi, düz boru mesafeleri, pompa ve vana gibi akışı bozabilecek ekipmanlardan uzaklık, boru yönü, sensör montaj konumu ve QuickClamp mekanik montaj detaylarını aşağıdaki LORRIC interaktif montaj kılavuzundan inceleyebilirsiniz.
Mekanik montaj bilgileri LORRIC tarafından çevrimiçi olarak güncellenmektedir. İçeriğin ayrı bir pencerede görüntülenmesi gerektiğinde aşağıdaki bağlantı kullanılabilir.
LORRIC FU-ES ECHOSENSE
Elektriksel Bağlantı
FU-ES EchoSense Clamp-on Ultrasonik Debimetrenin besleme, M12 8-pin konnektör bağlantıları, 4-20 mA analog çıkış, OCT pulse çıkışı ve RS-485 Modbus haberleşme bağlantılarını aşağıdaki LORRIC interaktif bağlantı kılavuzundan inceleyebilirsiniz.
Elektrik bağlantısı bilgileri LORRIC tarafından çevrimiçi olarak güncellenmektedir. İçeriğin ayrı bir pencerede görüntülenmesi gerektiğinde aşağıdaki bağlantı kullanılabilir.
